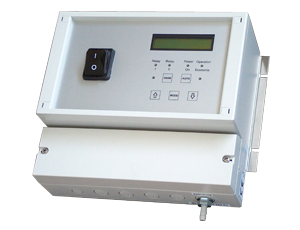

Wechselstromsteller druckgeregelt REE-UDRG
InbetriebnahmeanleitungAnwendung:
- Als druckabhängige Drehzahlregelung
für konstanten Luftdrücke in Räumen
oder Luftkanälen
Technische Daten:
- Netzspannung:
- 230 Volt, 50 Hz ± 10%
- Zulässiger Motorstrom:
- 7 Ampere
- Abmessungen:
- 230 x 185 x 100 mm
- Versorgung für ext. Drucksensoren:
- 24 Volt DC
- Stellsignale Ausgang:
- 0 - 10 Volt, max. 20mA
- Funkentstörung:
- Klasse B, CE-konform
- Schutzart:
- IP 54
Qualitätsprofil:
- Klartext Display zur Anzeige aller Parameter
- Einfache und komfortable Bedienung an der Folientastatur
- Hand-Auto Umschaltung
- Digitaleingang für Nachtmodus
- Motorschutz durch Anschlussmöglichkeit von Thermokontakten
- Potentialfreie Relaisausgänge für Stör- und Betriebsmeldung
- Potentialfreier Steuereingang für ext. Drucksensoren
- Signalausgang 0-10 Volt
für ext. Stellglieder z.B. FU - Regelsinn umkehrbar
- Geräteschutz durch eingebaute Sicherung
Lieferbare Versionen:
- REE-UDRG:
- Druckregler für externe Drucksensoren
- REE-UDRG_Z:
- Wie REE-UDRG zusätzlich mit Zeitschaltuhr
- REE-UDRG_S
- Druckregler mit internem Drucksensor
- REE-UDRG_S_Z
- Wie REE-UDRG_S zusätzlich mit Zeitschaltuhr
- Druckbereich für interne Sensoren:
- 200Pa
- 250Pa
- 300Pa
