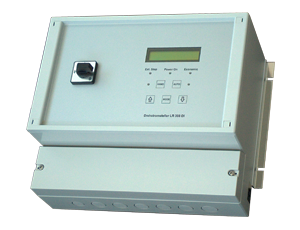

Drehstromsteller druckgeregelt LR308-DI
InbetriebnahmeanleitungAnwendung:
- Als stufenloser Drehzahlregelung von
Ventilatoren mit spannungsregelbaren
Motoren - Als druckabhängiger Drehzahlsteller für
externe Drucksensoren
Technische Daten:
- Netzspannung:
- 400/230 Volt, 50 Hz
- Nennstrom:
- 8 Ampere
- Abmessungen:
- 275 x 220 x 150 mm
- empfohlene Motorlast:
- maximal 3kW
- Steuereingang:
- 0 - 10 Volt DC
- interne Versorgung:
- 0 - 12 Volt DC
- Relaisausgang:
- belastbar bis 1 Ampere bei 230 Volt
- Schutzart:
- IP 54
- Funkentstörung:
- Klasse B, CE-konform
Qualitätsprofil:
- Klartext Display zur Anzeige aller Parameter
- Einfache und komfortable Bedienung an der
Folientastatur - Hand-Auto Umschaltung
- Variierung der Motorspannung über
3-phasige Anschnittsteuerung - Sanftanlauf zur Anlaufstrom Reduzierung
- automatische Abschaltung bei Phasenausfall
- Geräteschutz durch eingebaute Sicherungen
- Potentialfreie Steuereingänge
- Potentialfreie Versorgungsspannungen
+/- 12 Volt - Start-Stop-Eingang, nutzbar auch als
Motorschutz beim Anschluss
von Thermokontakten - einstellbare minimal und maximal Drehzahlgrenzen
- Störmeldung durch eingebautes Relais
Lieferbare Versionen:
- LR 308 DI:
- Druckregler für externe Drucksensoren
- LR 308DI-ZS:
- Wie LR 308 DI zusätzlich mit Zeitschaltuhr
