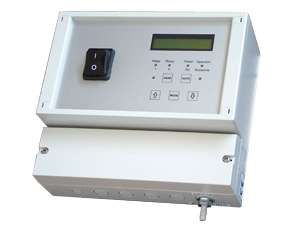

Druckregler GDR-UDRG

Inbetriebnahmeanleitung

Anwendung:

  • Als druckabhängiger Regler
    für konstanten Luftdrücke in Räumen
    oder Luftkanälen

Technische Daten:

  • Netzspannung:
  • 230 Volt, 50 Hz ± 10%
  • Abmessungen:
  • 230 x 185 x 100 mm
  • Stellsignale Ausgang:
  • 0 - 10 Volt, max. 20mA
  • Schutzart:
  • IP 54
  • Funkentstörung:
  • Klasse B, CE-konform

Qualitätsprofil:

  • Klartext Display zur Anzeige aller Parameter
  • Einfache und komfortable Bedienung
    an der Folientastatur
  • Hand-Auto Umschaltung
  • Digitaleingang für Nachtmodus
  • Motorschutz durch Anschlussmöglichkeit
    von Thermokontakten
  • Potentialfreie Relaisausgänge für Stör- und
    Betriebsmeldung
  • Potentialfreier Steuereingang für ext. Drucksensoren
  • Signalausgang 0-10 Volt
    für ext. Stellglieder z.B. FU
  • Regelsinn umkehrbar
  • Geräteschutz durch eingebaute Sicherung

Lieferbare Versionen:

  • GDR-UDRG-250:
  • mit internem Drucksensor 250Pa
  • GDR-UDRG-300:
  • mit internem Drucksensor 300Pa
  • GDR-UDRG_Z:
  • GDR-UDRG mit Drucksensor und Zeitschaltuhr
